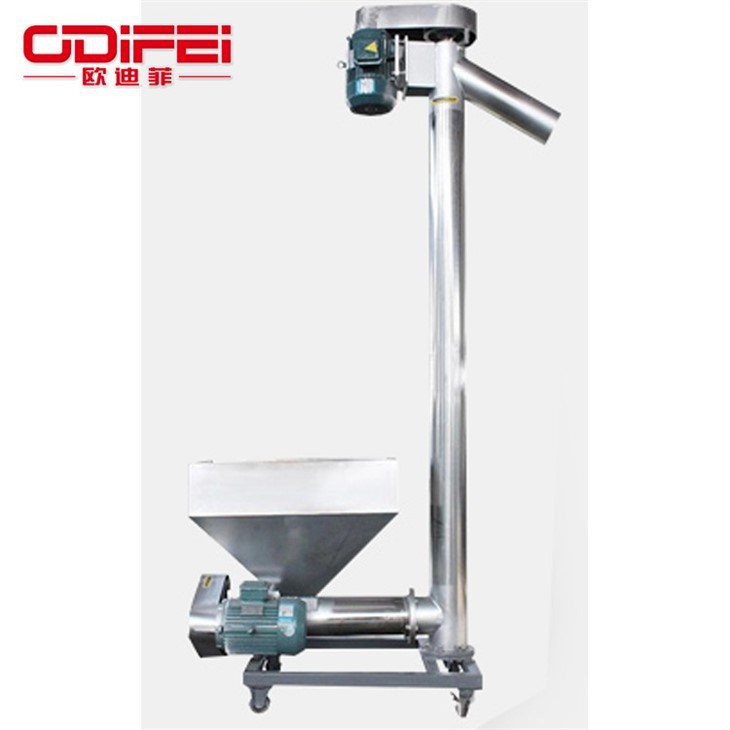

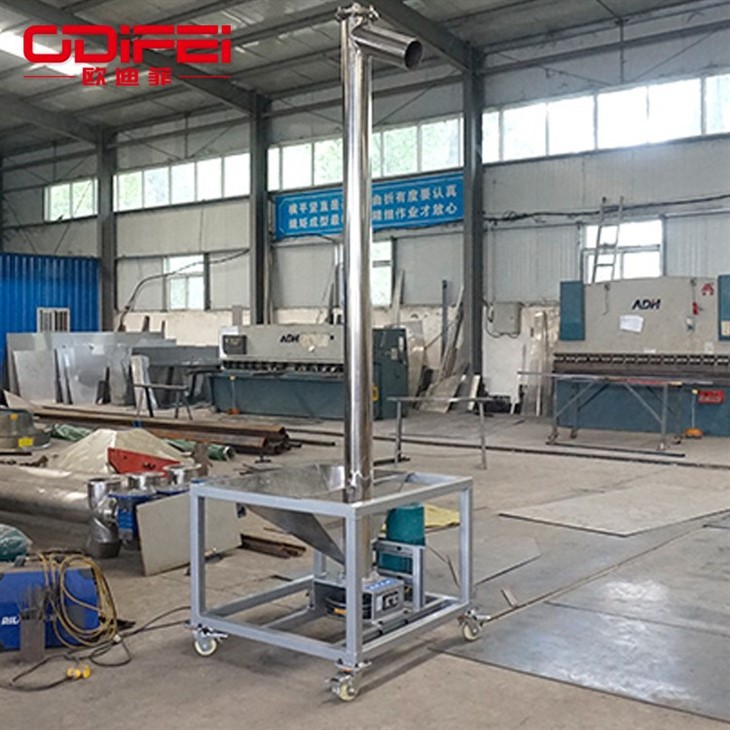

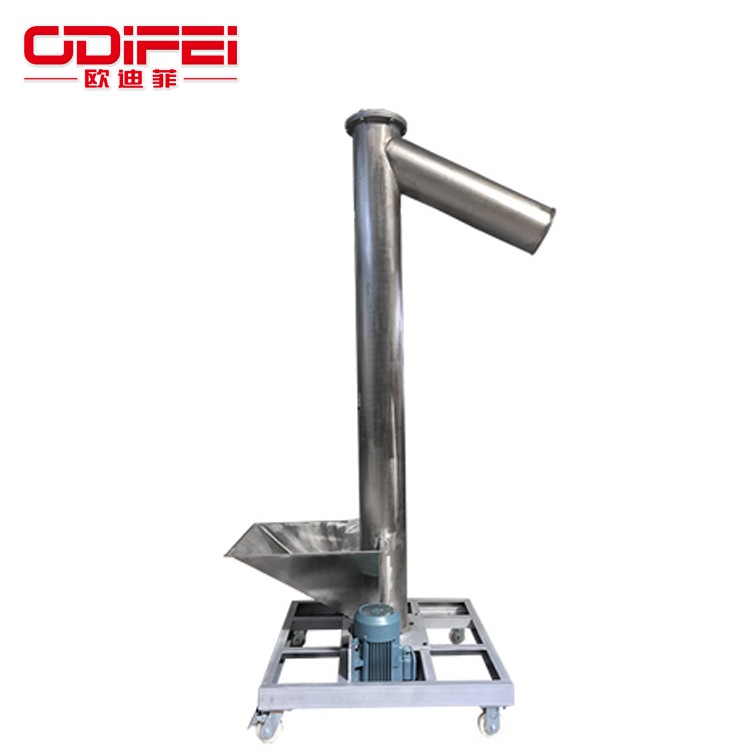

Lodret skruetransportør

Lodret skruetransportør

Den lodrette skruetransportør bruger den roterende skrue til at flytte det transporterede materiale langs det faste hus for at udføre transportarbejdet. Hoved- og halelejerne flyttes til ydersiden af ​​huset. Det hængende leje anvender et glideleje med en støvtæt-forseglingsanordning. Pulvermetallurgi, ved hjælp af en filtlejebøsning til transport af cement, og en glidende blokforbindelse mellem den hængende aksel og skrueakslen.





Fordele ved lodret skruetransportør:

1. Transporterer materiale lodret opad, kræver det mindre plads end nogle andre typer løftetransportører.

2. Den lodrette løftehøjde kan nå 8 meter, og transportvolumen kan nå 9-140 kubikmeter i timen.

3. Hele maskinen er lille i størrelse og høj rotationshastighed for at sikre hurtig og jævn levering.

4. Udløbsenden er udstyret med en rengøringsanordning, hele maskinen har lav støj og stærk tilpasningsevne, og positionen af ​​indløb og udløb er fleksibel.

5. Sammenlignet med spandelevatoren har den lodrette skrueelevator en kompakt samlet størrelse og er lettere at vedligeholde.

Ulemper ved lodret skruetransportør:

Da transportørvinklen er 90 grader, og hældningsvinklen på skruetransportøren stiger med 5 grader, reduceres transporteffektiviteten med 15%, så ulempen er, at transportvolumen er lille.

LS type	100	160	200	250	315	400	500	630	800	1000	1250
GX type			200	250	300	400	500
Diameter (mm)	100	160	200	250	315	400	500	630	800	1000	1250
stigning (mm)	100	160	200	250	315	355	400	450	500	560	630
hastighed (r/min)	140	120	90	90	75	75	60	60	45	35	30
Kapacitet QΦ=0.33(m³/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
Effekt Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
Effekt Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
hastighed (r/min)	120	90	75	75	60	60	45	45	35	30	20
Kapacitet QΦ=0.33(m³/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
Effekt Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
Effekt Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
hastighed (r/min)	90	75	60	60	45	45	35	35	30	20	16
Kapacitet QΦ=0.33(m³/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
Effekt Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
Effekt Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
hastighed (r/min)	75	60	45	45	35	35	30	30	20	16	13
Kapacitet QΦ=0.33(m³/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
Effekt Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
Effekt Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

1. GX-type:Der er syv specifikationer for skruediametre, herunder 150, 200, 250, 300, 400, 500, 600 mm. Tilsvarende transportsystem til envejstransport med vandret eller hældningsvinkel mindre end 20 grader.

2. LS type: DenLS type Luo Xuoh pressetransportør er et erstatningsprodukt af GX typen Vertikal skruetransportør. Skruens diameter er 100-1250 mm, der er elleve specifikationer, og køretilstanden har to former: enkelt-endedrev og dobbelt-endedrev. Længden af ​​LS-type skrueføder er hver 0,5 m, og det tilsvarende transportsystem kan dannes i henhold til forskellige behov på stedet. Ligesom GX-typen Vertikal skruetransportør bruges den til envejstransport med en vandret eller skrå vinkel mindre end 20 grader.

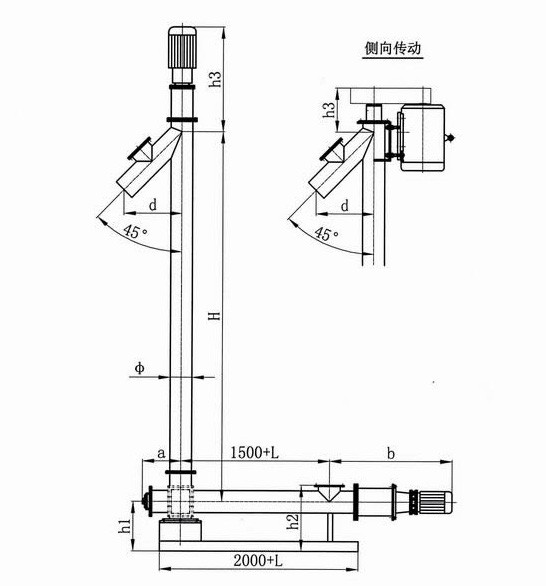

Den lodrette skruetransportør består af et rørformet hus med bunden forbundet til udløbet af den vandrette skrueføder, bunden med det ovennævnte-tangentielle indløb, toppen med et skråtstillet udløb og ender svejset på hver transportrørssektion Flanger, en eller flere segmenterede drejeskruer med en koblingsbøsning med en koblingsbøsning i hver ende, hvor der skal forskydes en koblingsbøsning. transportørens samlede højde kræver, flere mellemliggende ophængslejer.

Køreanordning: Antag den øverste køreform. Motoren er installeret på hovedet af hovedmaskinen, og kraften overføres til hovedakslen gennem bæltet, hvorved skruen drives til at køre.

Spiral: Overfladetypen af ​​det spiralformede blad inkluderer solid overfladetype, bæltetype overfladetype, bladoverfladetype og andre typer i henhold til de forskellige materialer, der transporteres af den lodrette skruetransportør.

Leje: Skrueakslen på den lodrette skruetransportør har et trykleje for enden af ​​materialets bevægelsesretning for at give skruen aksial reaktionskraft med materialet. Når maskinens længde er lang, skal der tilføjes et mellemliggende hængeleje.

Fodertrug: Trugets materiale er kulstofstål og rustfrit stål, men det er normalt lavet af en tynd stålplade med en tykkelse på 2 til 4 mm. De to sidevægge i tværsnittet- er lodrette, og bunden er halv-cirkulær.



Lodret skruetransportør er velegnet til transport af pulverformige, granulære og ikke-viskose tørre materialer med rumvægt mindre end eller lig med 1,3t/m3 lodret eller ved store hældningsvinkler, såsom korn, olieklid, foder, kemiske råmaterialer, cement osv. Materialetemperaturen kan generelt ikke overstige 80 grader.

Lodrette skruetransportører er mere effektive til at løfte følgende materialer:

1. Pulver til granulat

2. Frit flow til lidt langsomt

3. Medium densitet – fra 10PCF til 50PCF

4. Tør til lavt fugtindhold

5. Ikke-slibende til let slibende

6. Ikke skør eller let nedbrydelig

7. Ikke-fordærvelig

8. Lodret transporthøjde op til 8 meter





I henhold til arbejdsforholdene på stedet er transportmetoderne for den vertikale skruetransportør som følger. I særlige tilfælde bedes du kontakte vores sælgere for at finde den bedst egnede løsning. Når du vælger en dyb vertikal skruetransportør, skal du være opmærksom på følgende:











Den øverste del af den lodrette skruetransportør er understøttet af lejer, hvoraf de fleste bruger to enkeltrækkede- koniske rullelejer. Når du installerer dette leje, må du ikke installere det omvendt for at undgå problemer. Det enkeltrækkede koniske rulleleje ligner det radiale trykkugleleje, men har en større bæreevne, de indre og ydre ringe kan adskilles, og frigangen er let at justere. Almindeligvis brugt i spiralformede tandhjulsaksler, snekkegearreduktionsaksler, værktøjsmaskiners spindler osv. Koniske rullelejer er hovedsageligt velegnede til at bære kombinerede radiale og aksiale belastninger domineret af radiale belastninger, mens koniske rullelejer med store koniske vinkler kan bruges til at modstå kombinerede radiale og aksiale belastninger domineret af aksial belastning. Denne type leje er et adskilleligt leje, og dets indre ring (inklusive koniske ruller og bur) og ydre ring kan installeres separat. Under installation og brug kan den radiale frigang og den aksiale frigang af lejet justeres, og der kan også udføres forud-interferensinstallation.

Arbejdsforholdene for den lodrette skruetransportør er relativt dårlige; hvert leje er omgivet af støv, og den termiske ledningsevne er ikke god. Derfor er rimelig drift og vedligeholdelse under sådanne arbejdsforhold særligt vigtige, så kravene er som følger:

Skruemaskinen skal starte uden belastning og føres ind i indløbet, efter at starten er normal.

Ved fodring skal kvoten være ensartet, og fodermængden skal være passende for at undgå overbelastning af maskinen.

Inden standsning bør fodringen standses, så materialet i hylsteret kan transporteres inden standsning.

Bland ikke store stykker ind i det transporterede materiale for at undgå skruestop og beskadigelse af transportøren.

Under brug skal du kontrollere, om tilslutnings- og fastholdelsesdelene på hver komponent er løse, om strømmen er varm, og om lyden er normal.

Den hastighedsregulerende-motor starter, kører og stopper. Den kan startes med fuldt tryk eller med reduceret tryk. Efter at motoren er startet, skal du tænde for strømafbryderen på kontrolboksen, gradvist justere hastighedsknappen, øge excitationsstrømmen og gradvist øge koblingshastigheden til den nødvendige kørehastighed. Når du parkerer, skal du justere hastighedskontrolknappen til nulstilling og derefter stoppe med at trække motoren.

1. Længdekombination: Højden på den lodrette skruetransportør (bestillingshøjde) refererer til afstanden mellem fødeporten og udløbsporten, fra 2,5 meter til 15 meter, og brugeren kan vælge efter deres behov.

2. Køreanordning: den øverste køretype er vedtaget. Motoren er installeret på hovedet af hovedmaskinen, og kraften overføres til hovedakslen gennem bæltet, hvorved skruen drives til at køre.

Type 200 og Type 250 er forsynet med en enkelt drevtype, og den maksimale konfigurationsmotoreffekt er 15Kw; Type 315 er forsynet med to typer enkeltdrev og dobbeltdrev. Når motoreffekten er mindre end eller lig med 15Kw, anvendes den enkelte-drevtype, og når motoreffekten er større end 15Kw, anvendes den dobbelte-drevtype. Tvangsfodringsanordningen er udstyret med en drivanordning installeret på jorden, som bør være designet af producenten. Hvis brugeren designer det, er brugeren ansvarlig for det.

Formlen til beregning af leveringsvolumen:

Q=8.007•D•3n (m3/n) I formlen: Q=leveringsbeløb (m3/n); D=skrue diameter (m); n=skruehastighed (r/min).

Formel for beregning af motoreffekt: N=0.015258856Q•r•H (Kw) hvor: N=motoreffekt (Kw); Q=transportvolumen (m3/n); r=materiale bulkdensitet (t/m3); H=tilførsel Afstanden (m ) mellem materialeporten og materialeudløbet.
