TD315 Bæltetype Lodret fremføring



Skovlelevatorer i TD-serien er velegnede til lodret transport af pulverformige, granulerede og små klumper af bulkmaterialer med lav slibeevne og sugeevne, såsom korn, kul, cement, knust malm osv., med en løftehøjde på op til 40m. TD bæltespandelevator er designet og fremstillet af Yaoyuan elevatorproducent i nøje overensstemmelse med standarden for JB3926-85 "Vertical Bucket Elevator". På nuværende tidspunkt er de almindeligt anvendte spandelevatorer i Kina lodrette. Karakteristikaene for TD-seriens skovlelevatorer er: enkel struktur, stabil drift, udgravningstype belastning, centrifugal tyngdekraft type aflæsning, materialetemperatur overstiger ikke 60 grader; TD bælte-elevator sammenlignes med traditionel D-type skovlelevator. Den har høj transporteffektivitet og mange tragteformer, så den bør foretrækkes.







1. Bredt udvalg af løft:Denne serie af skovlelevatorer stiller færre krav til materialers typer og egenskaber. Det kan ikke kun forbedre generelle pulverformige og små granulære materialer, men også forbedre materialer med større slibeevne.

2. God tætningsevne og mindre miljøforurening.

3. Drivkraften er lille:og indstrømningsfodring og induktionsafledning er overtaget; det tætte arrangement af tragte med stor-kapacitet er overtaget, og der er næsten ingen materialeretur og udgravning, når materialet løftes, så den ineffektive effekt er lille.

4. Lang levetid:Elevatorens fodring vedtager indstrømningstypen, der er ingen grund til at bruge en spand til at udgrave materialet, og der er lidt ekstrudering og kollision mellem materialerne. Denne maskine er designet til at sikre, at materialet bliver mindre spredt under fodring og aflæsning, hvilket reducerer mekanisk slid.

5. Høj løftehøjde:Taljen kører jævnt, så den kan nå en højere løftehøjde.

6. Høj driftssikkerhed:Det avancerede designprincip og fremstillingsprocessen sikrer pålideligheden af ​​hele maskinens drift, og den problemfrie-tid overstiger 20.000 timer.





1. Overfladen af ​​hovedhjulet er dækket med lim for at reducere glidning.

2. Udløbsporten er udstyret med en justerbar returplade.

3. Afgangsdækslet er dækket med-slidsikker plade.

4. Den anvender PVC hel kerne løftebælte, og spanden vedtager høj styrke, slidstyrke, glat overflade og er i overensstemmelse med fødevareproduktionsstandarder.





Model	TD160				TD250				TD315				TD400				TD500					TD630
Beholderform	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD	Q		H	ZD	SD
Formidlingskapacitet(m³/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66	38	70	58	92	85		89	142
Beholderens bredde(mm)	160				250				315				400				500				630
Beholderkapacitet(L)	0.8	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	4.6	3.1	5.6	5.9	9.4	4.8	9	9.3	15	14		14.6	23.5
Beholderafstand(mm)	280		350		360		450		400		500		480		560		500		625		710
Transportbånds bredde(mm)	200				300				400				500				600				700
Hopperhastighed(m/s)	1.4				1.6				1.6				1.8				1.8				2
Materiale granularitet (mm)	25				35				45				55				60				70



Note:

1. Spandvolumen i tabellen er den beregnede spandvolumen, og transportvolumen er beregnet efter fyldningsfaktoren 0,6.

2. Beholderbrug:
Lav tragt:Det bruges til at transportere materialer, der er våde, lette at agglomerere og svære at smide, såsom våde materialer, vådt kul osv.
Dyb tragt:transport af tørre, løse og let smidte materialer, såsom cement, kul, knust









Velegnet til pulver, granuleret, små blokke og andre ikke-slibende og lavt-slibende materialer, såsom: kalkpulver, sandgrus, stålslagge, kalksten, cementklinker, gips, klumpkul, sten, malm, kul, koks, cement, stensand, gødning, korn, leret, ler, g kalk, salt, kemikalier, lægemidler og andre materialer.







Testkørsel uden-belastning skal opfylde følgende krav

1. Trækdelene skal fungere normalt uden glidning og forskydning.

2. Efter 2 timers kontinuerlig drift må lejets temperaturstigning ikke overstige 60C.

3. Reduktionen har ingen olielækage, ingen stødlyd, og koblingen er sikker og pålidelig.

4. Installationen af ​​elektrisk udstyr er pålidelig; tomgangseffekten bør ikke overstige 30 % af den nominelle effekt



Belastningsprøvekørslen skal opfylde følgende krav

1. Den tilladte afvigelse af transportkapaciteten er ±10 % af den nominelle transportkapacitet.

2. Aflæsning skal være normal, og der bør ikke være noget væsentligt returfænomen.

3. Ved fuld belastning bør trækdelene ikke glide, og motoren bør ikke overbelastes.

4. Tilbageløbsspærren skal være pålidelig, og når den holder op med at køre, bør der ikke være nogen åbenlys tilbagekørsel;

5. Den elektriske kontrol er pålidelig, motoren, reduktionen og driften er stabil.





Haleskallen er fuld af materiale, hvilket får bæltet til at glide eller ikke køre.

Årsag:

1) Materialet påfyldes tidligt, og motoren starter sent;

2) Bæltet glider på grund af utilstrækkelig spænding, remmen er løs, og spændingen er utilstrækkelig;

3) Fodermængden er for stor;

4) Store stykker materiale falder ned i stativet, og tragten sidder fast

5) For meget materiale returneret og blokeret.

Metoder til at forhindre blokering af hejseværk:

1) Følg nøje kørsels- og parkeringsprocedurer;

2) Juster spændingsanordningen for at sikre, at trækremmen har den nødvendige spænding;

3) Elevatorens fodermængde er moderat og stabil.





Navn på smøredel	Smørende materiale	Smørecyklus	Smøremetode
Leje	Vandafvisende fedt	200 timer	med en smøremaskine
Bagstopper	Vandafvisende fedt	50 timer	med en smøremaskine
Spændingsbolt	Vandafvisende fedt	500 timer	smøre
Hastighedsdæmper	I henhold til specifikationen af ​​den udstyrede reducer	6 måneder	hælde
Elektrisk Motor	Vandafvisende fedt	6 måneder	hælde





Før-salgsservice:

• Guide kunder til at vælge den passende udstyrsmodel.
• Send ingeniører og teknisk personale til produktionsstedet i tide til at planlægge stedet for kunder, designe rimelige processer og løsninger.
• Vi kan designe og fremstille produkter i henhold til kundernes særlige behov for at imødekomme investorernes forskellige behov



Tilbudsservice:

• Streng inspektion af produkter, før de forlader fabrikken
• Sendes i henhold til kontrakt



Service efter-salg:

• Den primære garantiperiode for udstyret, der sælges af vores virksomhed, er et år (bortset fra fejl eller skader forårsaget af menneskelige faktorer, brændstoffaktorer eller uimodståelige naturfænomener, og sårbare dele er ikke dækket af garantien: brændstofinjektorer, pumpehoveder, lysfølsomme øjne osv.).
• Hvis udstyrsfejlen er forårsaget af menneskelige faktorer, vil omkostningerne blive opkrævet i henhold til fabriksprisen.
• Efter at have modtaget garantimeddelelsen, svar inden for 2 timer. 24 timer teknisk vejledning for at løse problemer.







Zhengzhou Odifei Machinery Equipment Co., Ltd. har fokuseret på transportudstyr i 17 år. Dens hovedforretning er: spiralvibrations lodret elevator, lamelføder, kædepladetransportør, lameltransportør, skrabetransportør, storvinkelbåndtransportør, skruetransportørtransportør, kædespandtransportør, TD båndskovlelevator, TH-ringkædeskovlelevator, NSE skovlelevator med fuld spandelevator, NE elevatorer. TD75 båndtransportør (eller båndtransportør), mobil transportør, båndtransportør med store hældningsvinkler; skruetransportør; akselløs skruetransportør; let, mellem og tung kædepladetransportør; kæde spand transportbånd maskine; SCD trug klinker transportbånd; vandret dobbelt akslet mixer; let, medium og tung pladeføder; GZG motor vibration feeder; trommel skærm; skaftløs trommel skærm;

I 2010 gik vores virksomheds R&D-team ind i ressourcegenbrugsindustrien og udviklede successivt skællende transportører til husholdningsaffald, screening og sortering af skaftløse trommelskærme, lameller til byggeaffald og skællende affaldstransportører i elektriske lysbueovne, som ikke kun skaber. kæde.

Zhengzhou Odifei Machinery Equipment Co., Ltd. har løbende udført teknologisk innovation i en ånd af ekspertise og har udviklet flere praktiske nye produkter. Produktet er avanceret i design, fint i produktion, pålideligt i ydeevne, har internationalt avanceret niveau, sælger godt i ind- og udland og sigter mod at være branchens førende!

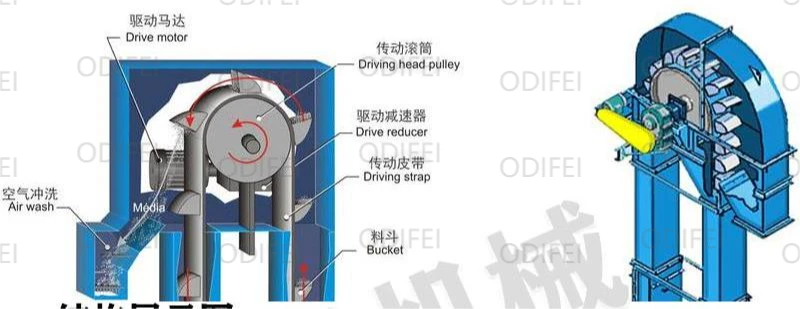

Sp: Skovlelevatorer er sammensat af nogle komponenter

A: Hopper: fastgjort på båndet (eller trækkæden), der er tre slags

Dyb spand - velegnet til løse materialer;

Lavvandede spand - materialer med høj viskositet;

Trekantet spand - tunge og klumpete materialer

Skal: Indbygget-transmission og stop.

Krop: Den tynde stålplade svejses ind i en firkantet skal, og installationen afviges.

Nederst: Installer spændeanordning.



Q: Der er flere typer skovlelevatorer

A: 1. Ifølge layoutformen: den kan opdeles i lodret type og skrå type

2. Ifølge forskellige udledningsmetoder: den kan opdeles i centrifugal, tyngdekraft og hybrid.

3. Ifølge forskellige opladningsmetoder: den kan opdeles i udgravningstype og indsprøjtningstype.

4. Ifølge tragtens struktur: den kan opdeles i lavvandet spand, dyb spand og trekantet spand.

5. Ifølge forskellige trækkomponenter: den kan opdeles i tape og stålkæde.



Q: Hvad er arbejdsprincippet for spandelevator

A: Transporteringsprincippet for skovlelevatoren er som følger: tragten øser materialet op fra lageret nedenfor, løfter det til toppen med transportbåndet eller kæden, drejer ned efter at have omgået det øverste hjul, og spandelevatoren tømmer materialet i det accepterede i spalten. Drivremmen på den rem-drevne skovlelevator anvender generelt en gummirem, som er installeret på den nedre eller øvre drivtromle og de øvre og nedre omdirigeringstromler. Den kæde-drevne skovlelevator er generelt udstyret med to parallelle transmissionskæder, med et par transmissionshjul på toppen eller bunden og et par omdirigerende tandhjul i bunden eller toppen. Skovlelevatorer er generelt udstyret med huse for at forhindre støv i at flyve i spandelevatorerne.



Q: Hvad er fordelene og ulemperne ved spandelevatorer?

A: Fordele:

1. Strukturen er enkel, den laterale størrelse er lille, og gulvpladsen er lille.

2. Løftehøjden er stor, transportkapaciteten er god, kroppen er helt lukket, og miljøforureningen er lille.

3. Lavt strømforbrug.

Mangel:

1. Den er let at blokere, når den er overbelastet, og tragten er nem at bære.

2. Den er kun egnet til at transportere pulver, granulat og små og mellemstore bulklaster, såsom korn, kul, sand osv.

3. Varerne kan ikke transporteres i vandret retning.



Q: Er du en fabrik eller et handelsselskab? Når man bygger enTD315 bæltetype vertikal feeder, Hvilke andre materialer er spandelevatorer velegnede til?

A: Vi er en fabrik, etableret i 2007, med speciale i fremstilling af vertikale vibrationshejser, vertikale vibrationselevatorer, spandelevatorer, båndtransportører, vægttransportører, skruetransportører osv. Skovlelevator kan bruges i kemisk industri, keramisk industri, fødevareindustri, metallurgisk industri mv.



Q: Hvad med reservedele?

A: Vi leverer altid reservedele til kostpris og giver dig en liste over reservedele, når du køber maskinen.



Spørgsmål: Vil du teste TD315 bæltetypen lodret foder før levering?

A: Ja, vi tester hver maskine og produktionslinje før levering og sender arbejdsvideoen til dig. Du kan også tjekke med os inden levering.











Hvis tapen ved den faste tragt ofte er beskadiget af materialet, kan årsagen være, at materialets partikelstørrelse er for stor (elevatoren af ​​TD-typen tillader, at materialets partikelstørrelse er mindre end 25 mm, men mindre end 5 mm er bedre). Når tragten når elevatorens hoved, på grund af Tapen vises i en vinkel, og materialet er klemt mellem tragten og båndet, hvilket resulterer i beskadigelse af båndet. På dette tidspunkt anbefales det at vælge en kædeelevator;





Købere skal angive følgende parametre:

Materialenavn, vægtfylde, løftemængde/time, løftehøjde, materiale, er der andre særlige kendetegn?

Hvis du er interesseret i TD315 bæltetype vertikal feeder, er du velkommen til at kontakte os om 24 timer!
