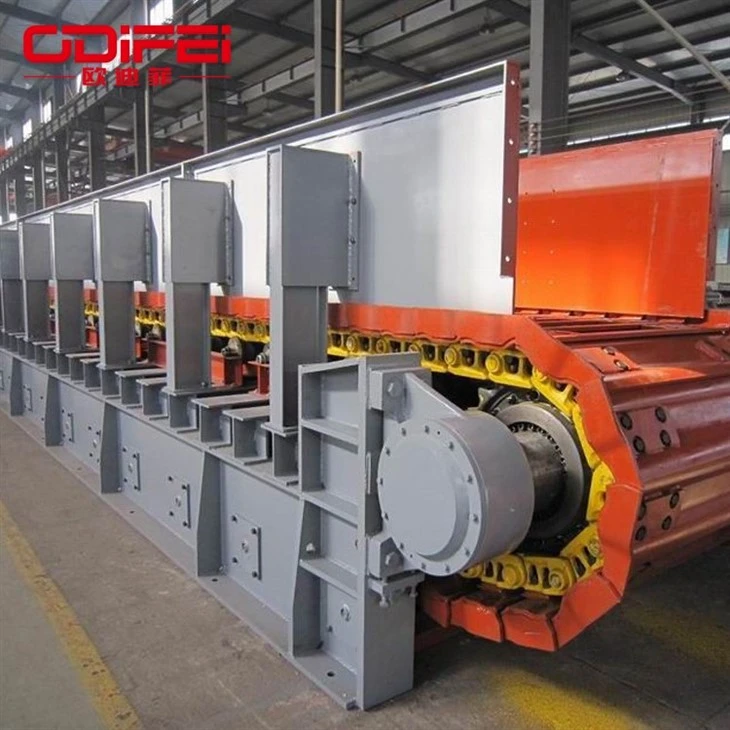

Kædeplade Forklæde Transportør



Chain Plate Apron Conveyor er sammensat af en hovedhjulsanordning, en skalakædeanordning, en halehjulsspændingsanordning, en ramme og en drivanordning. Drivanordningens motor driver hovedkædehjulsakslen til at rotere gennem reduktionsanordningen, skalapladen og kæden er integreret gennem bolte, og trækkæden i skalapladekædeanordningen er i indgreb med kædehjulet. Tandhjulet driver kæden og skalapladen til at bevæge sig langs transportørens langsgående midterlinje, mens rullerne på kæden bevæger sig langs sporet, der er fastgjort på rammen for at fuldføre transportarbejdet.







(1) Skalapladetransportøren er en slags pladetransportør, som har egenskaberne ved simpelt design, let vægt og lille størrelse af drivanordningen.

(2) Det har fordelene ved et bredt anvendelsesområde, stor transportkapacitet, fleksibel linjelayout, stabil og pålidelig drift og lang-transport.

(3) Længden af ​​transportøren er generelt 10-30m, og maksimum kan nå 100m.

(4) Løftehøjden er mellem 2,2 og 4,5m, op til 10m.

(5) For forskellige materialer er den maksimalt tilladte hældningsvinkel for transportøren 25 grader.





Transportør type	Bredde mm	Fremføringshastighed m/s	sidepanelhøjde mm	Transportørkædedeling mm	Leveringsvolumen m³/h
Letvægts lameltransportør	400	0.05--1.60	160-250	200	450
	500		160-315		700
	630		200-400		1150
	800		250-500	250	1850
Mellemstor- lameltransportør	800	0.05-1.0	160-400	250	900
	1000		200-500		1400
	1200		250-500	315	1750







Chain Plate Apron Conveyor er sammensat af hovedhjulsanordning, skalapladekædeanordning, halehjulsspændingsanordning, styrematerialebeskyttelsesanordning, ramme og drivanordning.

1. Køreanordning:da hastigheden af ​​forklædet Pan Conveyor generelt ikke er større end 0,5 m/s, vedtager drivanordningen af ​​forklædet Pan Conveyor for det meste transmissionsstrukturen såsom motor og reduktionsgear, så den kan forbindes direkte med hovedhjulsakslen gennem tværskyderkoblingen, hvilket forenkler strukturen af ​​hovedhjulanordningen, gør det nemt at installere og lave omkostninger. Det er en enkelt køreenhed med en enkelt hastighed.

2. Baghjulsspændingsanordning:enheden anvender en skruespændingsanordning, som er sammensat af en halehjulsaksel, to halekædehjul, et par spændeskruer og andet tilbehør. Spændingshjulet (inklusive navet) er understøttet på kædehjulsakslen gennem dobbelte rullelejer, hvilket kan reducere modstandskoefficienten, når trækkæden omgår kædehjulet; På samme tid, når kæderne ikke er synkroniserede på grund af de ulige kumulative fejl i stigningen af ​​flere trækkæder, kan positionerne af kædehjulstænder og trækkædeled justeres automatisk for at sikre det korrekte indgreb af kædehjulstænder og trækkæder, for at undgå ujævn eller endda ujævn trækkraft af trækmaterialer, hvilket forbedrer trækkraftens ydeevne over hele kæden.

3. Skalapladekædeanordning:kæden, der bruges af BL Chain Plate Apron Conveyor, er en stykkæde og stansekæde med ruller installeret ved akselenden. Rullerne er installeret uden for den ydre kædeplade. Rullerne understøtter kun belastningen på bundpladen. Dens strukturelle størrelse er relativt lille, så modstandskoefficienten er lille, hvilket reducerer drivanordningen og trækkraften. Efter bratkøling og hærdning af varmebehandling har kæden stor bæreevne og stærk trækstyrke; Kædepladeledsbøsningen er lavet af legeret stål, karburiseret, bratkølet og slebet, med høj slidstyrke; Skalapladetragt: Skalapladetragten er den lejede del af kædepladeforklædetransportøren. Den er dannet ved stempling med en matrice med tyk stålplade. Den har høj form- og størrelsesnøjagtighed og lille kumulativ fejl. Skalapladen løber ikke af.

4. Stativ:stativet vedtager standardiseret produktion, som ikke kun standardiserer produktionsprocessen, men også undgår fejl forårsaget af manuelle fejl, forbedrer den fremragende produkthastighed, sparer omkostninger og forbedrer økonomiske fordele.





Kulpulver, knust kul, sod, kønrøg, ammoniumbicarbonat, pyritpulver, ammoniumchlorid, kobberkoncentratpulver, aluminapulver, gipspulver, kalkstenspulver, sodapulver, urinstof, aktivt kul, natriumoxid, silicium Calciumsyre, asbestharpikspulver, syntetisk gummi, ti calciumcarbipulver, syntetisk gummi, ti calciumcarbipulver, syntetisk gummi gødning, pulveriseret pesticid, calciumsulfat, thiamin, soda, pulveriseret medicin, hvede, sojabønner, ris, sukker, stivelse, knust trækul, træflis, savsmuld, polyvinylalkohol syntetisk rengøringsmiddel, flyveaskefosfatgødning mv.





Høj temperatur, giftig, brandfarlig og eksplosiv, meget slibende, meget ætsende, meget klæbende, meget suspenderende, meget flydende, hårde og skøre Materialer, der ikke ønsker at blive brudt.







1. Lameltransportøren tager hensyn til sine egne produktionsforhold. Anvendelserne af lameltransportører i forskellige industrier er forskellige. Til store elektromekaniske industrier såsom biler og husholdningsapparater bør der vælges tunge-kædepladetransportører, og industrier såsom fødevarer og elektronik bør vælge lette kædetransportører.

2. Lameltransportøren bestemmer kravene til transportmateriale. Kædepladen på Chain Plate Apron Conveyor er lavet af polypropylen, polyethylen, acetal, nylon, rustfrit stål osv.; Rammen på Chain Plate Apron Conveyor er sammensat af rustfrit stål, høj-aluminiumslegering, kulstofstålpladebøjning, kulstofstålkanal osv., i henhold til Vælg det passende plademateriale til egenskaberne af det materiale, du transporterer.

3. Lameltransportøren bestemmer transportretningen. I henhold til de forskellige transportretninger er kædepladeforklædetransportøren opdelt i lineær fosforpladetransportørlinje, klatrende fosforpladetransportør, drejende kædepladetransportør, lodret fosforpladetransportør, buet fosforpladetransportør, akkumulerende pladetransportør, akkumulerende pladetransport, osv. i henhold til pladsens karakteristika.

4. Bestem de grundlæggende parametre for lameltransportøren. Bredden, højden, afstanden, længden, transporthastigheden og bæreevnen af ​​transportøren kan indstilles efter producentens behov.



Typer af forklædetransportører:

Tung forklædetransportør:velegnet til transport over korte afstande af blokmaterialer med fødepartikelstørrelse under 1000 mm.

Medium forklæde transportør:velegnet til kort-transport af blokmaterialer med fødepartikelstørrelse mindre end 400 mm, transport af materialer med løs densitet mindre end 2400 kg/m³, blokvægt mindre end 500 kg og temperatur mindre end 400 grader.

Let forklæde transportør:velegnet til kort-transport af blokmaterialer med fødepartikelstørrelse mindre end 160 mm, transport af materialer med løs densitet mindre end 1200 kg/m³, blokvægt mindre end 140 kg og temperatur mindre end 350 grader .









(1) Almindelig bredde på vægttransportøren: b=650mm, 800mm, 1000mm, 1200mm, 1500mm, 2000mm; Blandt dem er b=800mm, 1000mm og 1500mm meget brugt;

(2) Vægt af enkelt transporteret genstand: generelt 75 kg, * op til 120-150 kg;

(3) Transportørlængde: generelt 60-120m, * op til 200m;

(4) Conveyor Express Series: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0m/min;

(5) Løftehøjde på transportør: h=2.2-4.5m, * op til 10m;

(6) For forskellige materialer er transportørens tilladte hældningsvinkel 25 grader;

(7) Når transportøren er installeret på værkstedspladsen eller åben jord, må frihøjden fra kordetoppen af ​​retursideskalapladen til jorden ikke være mindre end 200 mm; Når den er installeret i brønden, må frihøjden ikke være mindre end 300 mm. Under visse omstændigheder og begrænset af visse ydre forhold kan frihøjden bestemmes efter behov.









1. Inden idriftsættelse kontrolleres omhyggeligt, om alle fastgørelser er faste, og justeringsanordningen mellem kædepladerne skal være fleksibel og pålidelig.

2. Drej motoren manuelt i flere uger, som skal kunne rotere frit.

3. Når du starter kædepladetransportøren, skal du kontrollere, om hver rulle kan rotere, og kun når vibrationen er inden for det tilladte område, og der ikke er nogen unormal lyd, kan den fungere.

4. Efter ingen-belastning i 30 minutter må temperaturen af ​​hvert leje ikke overstige 60 grader. Kædeløbshovedet på begge sider har relativt afbalanceret spænding.





Smørepunktets placering	Smøremiddel navn	Smørecyklus
Hoved- og haleaksellejer	ZG-3 calciumbaseret fedt	en gang om måneden
Styreskinne for skruestrammer	Skru ZG-3 calciumbaseret fedt	en gang om måneden
Ærmerullekæde	ZG-3 calciumbaseret fedt	en gang hver 10. dag
elektrisk motor	Vedligeholdelse i henhold til producentens anvisninger
Træk kæderuller	ZG-3 calciumbaseret fedt	en gang hver 15. dag





Mulige fejl	Hovedårsagen	Elimineringsmetode
Motorbelastningen er for stor	Stor blok sidder fast, koblingen er ikke koncentrisk	Reducer fodringsmængden, ryd op i store stykker, juster koaksialiteten
Transportørkædeafvigelse	Hoved- og halekædehjul er ikke parallelle	Juster skruen på haleanordningen
Indgrebssvigt i gear	tandhjulsslid	Udskift drivhjulet
Lejetemperaturen er for høj	Manglende smøreolie, snavs i olien, forkert justering, lejetæthed mv.	1. Tank og rengør lejet 2. Justering eller reparation





Før-salgsservice:

• Guide kunder til at vælge den passende udstyrsmodel.
• Send ingeniører og teknisk personale til produktionsstedet i tide til at planlægge stedet for kunder, designe rimelige processer og løsninger.
• Vi kan designe og fremstille produkter i henhold til kundernes særlige behov for at imødekomme investorernes forskellige behov



Tilbudsservice:

• Streng inspektion af produkter, før de forlader fabrikken
• Sendes i henhold til kontrakt



Service efter-salg:

• Den primære garantiperiode for udstyret, der sælges af vores virksomhed, er et år (bortset fra fejl eller skader forårsaget af menneskelige faktorer, brændstoffaktorer eller uimodståelige naturfænomener, og sårbare dele er ikke dækket af garantien: brændstofinjektorer, pumpehoveder, lysfølsomme øjne osv.).
• Hvis udstyrsfejlen er forårsaget af menneskelige faktorer, vil omkostningerne blive opkrævet i henhold til fabriksprisen.
• Efter at have modtaget garantimeddelelsen, svar inden for 2 timer. 24 timer teknisk vejledning for at løse problemer.







Zhengzhou Odifei Machinery Equipment Co., Ltd. har fokuseret på transportudstyr i 17 år. Dens hovedforretning er: spiralvibrations lodret elevator, lamelføder, kædepladetransportør, lameltransportør, Kædepladeforklædetransportør, stor vinkel Kædepladeforklædetransportør, skruetransportør, kædespandtransportør, TD-bælteskovlelevator, TH-ringelevator-elevator- og Elevator-kæde, NE andet komplet udvalg af skovlelevatorer. TD75 Chain Plate Apron Conveyor (eller Chain Plate Apron Conveyor), mobil transportør, Chain Plate Apron Conveyor med store hældningsvinkler; skruetransportør; akselløs skruetransportør; let, mellem og tung kædepladetransportør; kæde spand transportbånd maskine; SCD trug klinker transportbånd; vandret dobbelt akslet mixer; let, mellem og tung pladeføder; GZG motor vibration feeder; trommel skærm; skaftløs trommel skærm;

I 2010 gik vores virksomheds R&D-team ind i ressourcegenanvendelsesindustrien og udviklede successivt skællende transportører til husholdningsaffald, screening og sortering af skaftløse trommelskærme, lameller til byggeaffald og skællende affaldstransportører i elektriske lysbueovne, som ikke kun skaber. kæde.

Zhengzhou Odifei Machinery Equipment Co., Ltd. har løbende udført teknologisk innovation i en ånd af ekspertise og har udviklet flere praktiske nye produkter. Produktet er avanceret i design, fint i produktion, pålideligt i ydeevne, har internationalt avanceret niveau, sælger godt i ind- og udland og sigter mod at være branchens førende!





Q: Er du en fabrik eller et handelsselskab?

A: Vi er en fabrik, etableret i 2007, specialiseret i fremstilling af spiralvibrations lodret elevator, lamelføder, kædepladetransportør, lameltransportør, kædepladeforklædetransportør, storvinklet kædepladeforklædetransportør, skruetransportør, kædeskovlelevator og spand, kædeskovlelevator og spand.



Q: Hvad med reservedele?

A: Vi leverer altid reservedele til kostpris og giver dig en liste over reservedele, når du køber maskinen.



Q: Vil du teste maskinen før levering?

A: Ja, vi tester hver maskine og produktionslinje før levering og sender arbejdsvideoen til dig. Du kan også tjekke med os inden levering.



Spørgsmål: Kan denne kædepladeforklædetransportør være modstandsdygtig over for høje temperaturer?

A: Ja, materialer med en høj temperatur på mindre end 1000 grader kan transporteres. Kontakt venligst kunden for at forklare materialets egenskaber, transportvolumen og transportlængde osv. Tak.

Q: Kan en kædepladeforklædetransportør bruges i et stålstøbeanlæg?

A: Ja, Chain Plate Apron Conveyor er et ideelt udstyr til at transportere skarpe, varme, voluminøse og ætsende materialer i industrier som jern og stål, minedrift, byggematerialer, metallurgi, kul, kemisk industri osv.











1. Angiv venligst materialenavn, vægtfylde, partikelstørrelse osv

2. Er der andre egenskaber: såsom viskositet, temperatur, korrosivitet osv.?

3. Transportlængde, vandret transport eller skrå transport?

4. Transportkapacitet / time
