Hvordan vælger man en passende Z-type elevator?

Hvordan vælger man en passende Z-type elevator?

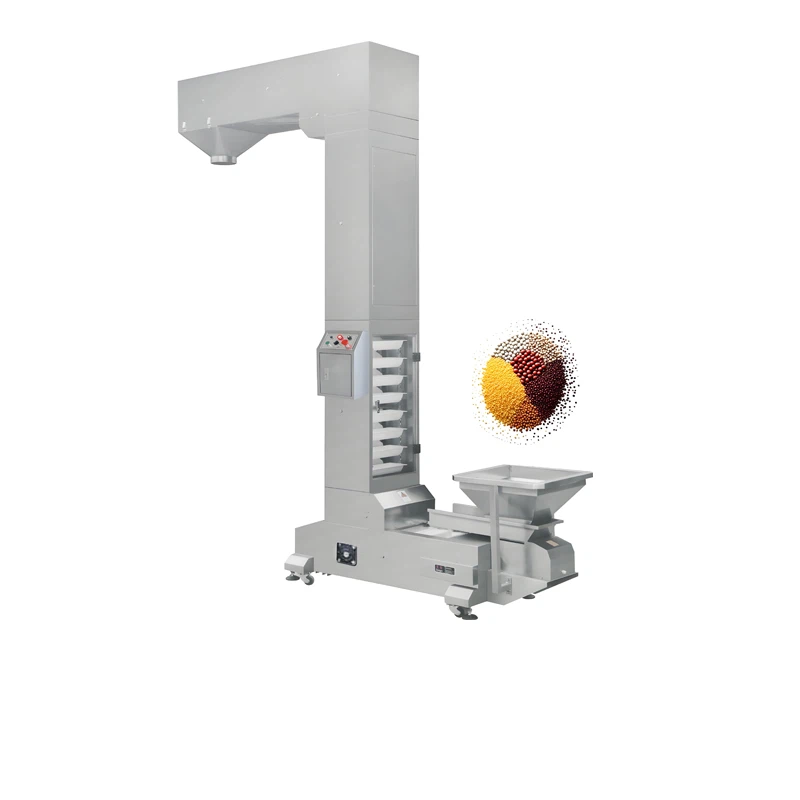

Z-elevatoren er et kontinuerligt transportudstyr, der kombinerer horisontal og vertikal transport. Den er velegnet til scenarier, hvor pladsen er begrænset, og materialer skal transporteres i flere retninger (såsom fødevarer, medicin, kemikalier, elektronik og andre industrier).

Dens udvælgelse skal tage hensyn til faktorer som materialeegenskaber, transportkapacitet og layoutkrav.





Parametre              Indflydelse af udvælgelse
Materialetype Pulver, granulat, blokke, flager, emballageposer osv. (såsom fødevarer, medicin, batterier, elektroniske komponenter).
Bulkdensitet Påvirker transportkraften og tragt-/bånddesign (lette materialer som mel ≈0,5t/m³, tunge materialer som malm ≈2,5t/m³).
Partikelstørrelse Store bulkmaterialer kræver brede tragte eller specielle styreplader for at forhindre, at materialet sidder fast.
Fugtighed/viskositet Våde og klæbrige materialer (såsom vådt sukker) kræver anti-klæbebelægninger eller vibrerende rengøringsanordninger.
Temperature               High-temperature materials (>80 grader) kræver varme-bestandige kæder eller bælter (såsom kæder i rustfrit stål).
Korrosivitet Kemiske materialer kræver rustfrit stål eller plastmaterialer (såsom PP/PVC).

Transportkapacitet (t/h): Vælg udstyrsbredde og -hastighed i henhold til produktionskapacitetskravene.

Eksempel: For små partikelmaterialer i fødevareindustrien er transportkapaciteten 1-5t/h og båndbredden kan være 200-400mm.

Løftehøjde: Elevatorer af Z-type har normalt en lodret sektionshøjde på 1-15m, og det samlede effektbehov skal beregnes.

Z-typevinkel: Almindeligvis brugt er 30 grader , 45 grader , 60 grader og 90 grader (lodret). Jo større vinkel, jo mindre fodaftryk, men jo højere energiforbrug.
Import- og eksportposition: Længden af ​​den vandrette sektion skal passe til det forrige og næste procesudstyr (såsom pakkemaskiner og siloer).

Elektrisk rulle: let belastning, lavt støjniveau (gælder for fødevarekvalitet).

Tandhjul + reduktionsgear: tung belastning, høj stabilitet (såsom industrielle råmaterialer).

Kulstofstålsprøjtning: generel industri.

Rustfrit stål 304/316: fødevarer, medicin, ætsende miljø.





Funktioner: Gummi/PU-bælte + tragt, jævn betjening, lav støj.

Anvendelig: Lette, ikke-slibende materialer (såsom kiks, medicin, elektroniske produkter).

Begrænsninger: Ikke modstandsdygtig over for høje temperaturer (mindre end eller lig med 80 grader), bælter er tilbøjelige til at blive slidt.

Funktioner: Metalkædeplade (rustfrit stål/kulstofstål), høj temperaturbestandighed og slidstyrke.

Anvendelig: tunge, høje temperaturer eller skarpe materialer (såsom hardware, varme støbegods, malm).

Fordele: stærk-bæreevne og lang levetid.

1.Identificer materialeegenskaber (type, tæthed, fugtighed osv.).

2.Beregn transportkapacitet (t/h) og løftehøjde (m).

3.Vælg udstyrstype (bælte/kædeplade/spandtype).

4. Bestem layout (Z-vinkel, indløbs- og udløbspositioner).

5. Materiale og drevkonfiguration (rustfrit stål/kulstofstål, motorkraft).

6. Yderligere funktioner (støvdæksel, vibrationsrensning, variabel frekvensregulering).
